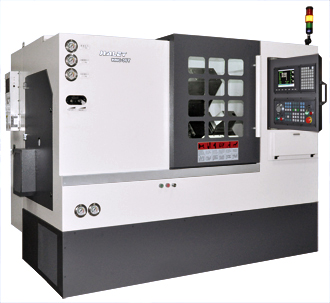

HNC-36C/36Y斜床身精密數控機床系列是我公司根據細分市場需求，把握機床發展趨勢，應用行業先進技術，結合多年制造經驗精心打造的一款高性價比的加工利器。主要零部件均采用德國、日本、臺灣等地的優質進口原件，產品設計凝聚時代的需求，每走一步都向著自動化的行業邁進。
|
|
 |
★45度整體斜床身結構，操作方便，排屑順暢，運行可靠。
★8工位液壓刀塔就近換刀，定位準確，效率更高。
★高精度寬幅線軌，多滑塊大跨距設計，動態響應迅速，精度持久穩定。

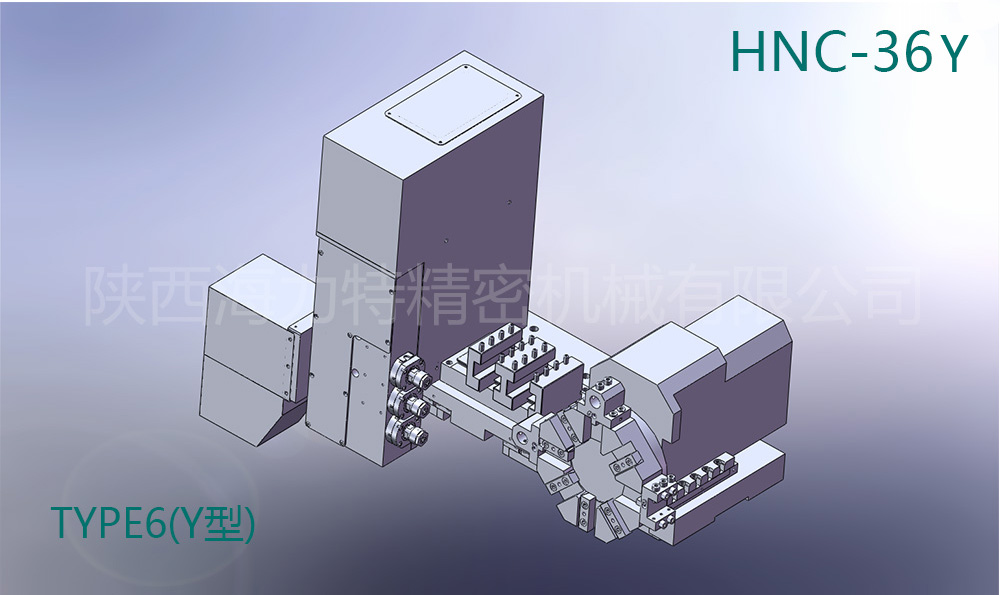

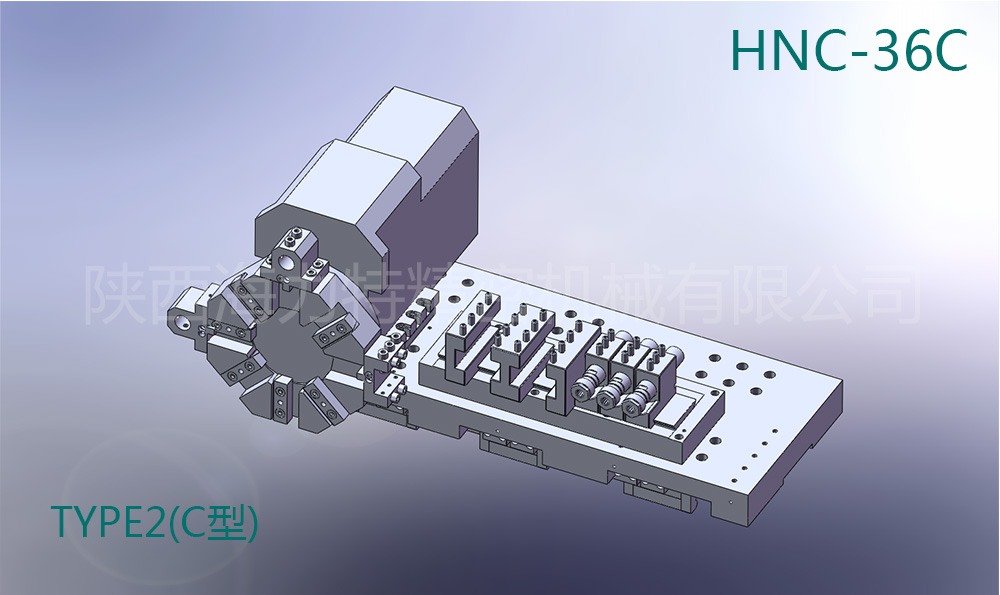

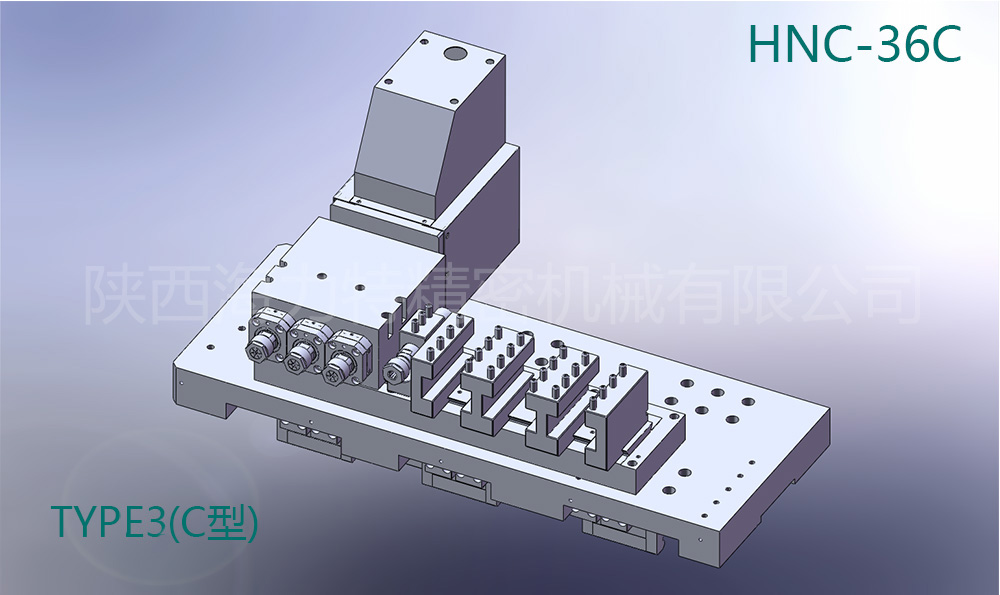

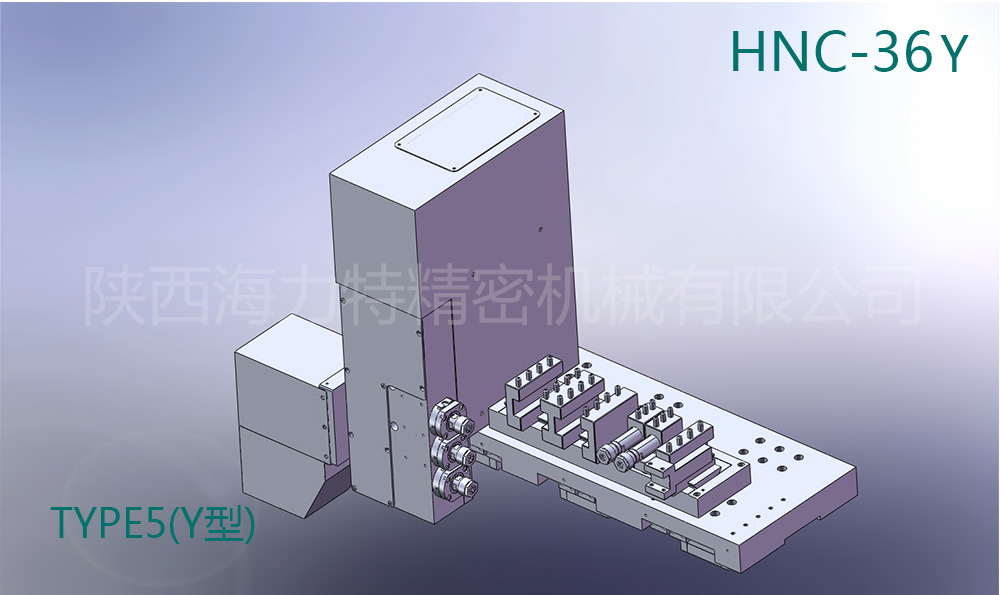

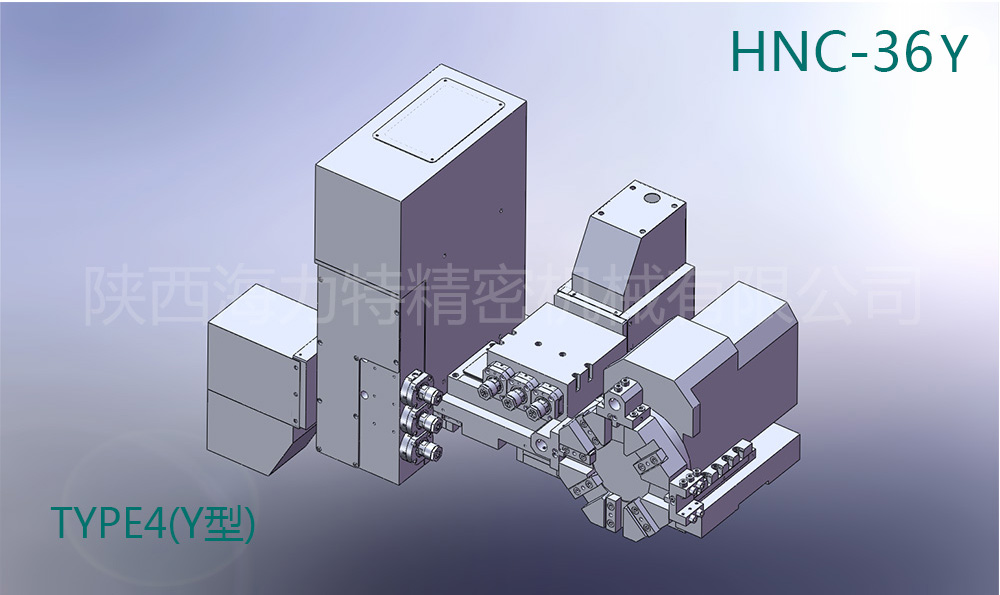

★多樣化配置，模塊化結構，達成您今日及未來的切削需求。 |
|
|
| HNC-36C/36Y技術參數 |
| 機床型號 |
36C |
36Y |
| 加工能力 |
最大回轉直徑 |
￠420mm |
￠420mm |
| 最大加工直徑 |
￠360mm |
￠360mm |
| 最大加工長度 |
200mm |
200mm |
| 最大過棒料直徑 |
￠45mm |
￠45mm |
| 主 軸 |
工件夾持方式 |
CL-A5前推式筒夾/6ˊ卡盤 |
| 主軸轉速范圍 |
50-4500rpm |
50-4500rpm |
| 主軸端部規格 |
A2-5 |
A2-5 |
| 快進速度 |
X軸快移速度 |
20m/min |
20m/min |
| Z軸快移速度 |
24m/min |
24m/min |
| Y軸快移速度 |
|
12m/min |
| 行 程 |
X軸移動量 |
320mm |
240mm |
| Z軸移動量 |
260mm |
260mm |
| Y軸移動量 |
|
135mm |
| 刀具配置 |
配置形式 |
軸向/徑向 |
徑向 |
| 配置數量 |
1把 |
3把 |
| 驅動功率 |
0.85-1.3KW |
0.85-1.3KW |
| 夾持規格 |
ER20A |
ER20A |
| 最大轉速 |
3000/5000rpm |
3000/5000rpm |
| 電 機 |
主軸電機 |
5.5-7.5KW |
5.5-7.5KW |
| 進給電機 |
1.3KW |
1.3KW |
| 其 他 |
刀架形式 |
排刀/8T（伺服/液壓）刀塔 |
| 刀方規格 |
20x20 |
20x20 |
| 最大容刀數量 |
12把 |
15把 |
|
冷卻電機 |
0.25KW |
0.25KW |
| 電器容量 |
13KVA |
13KVA |
| 機床尺寸（長x寬x高） |
2280x1540x1700mm |
| 主軸中心高度 |
≈1060mm |
≈1060mm |
| 機床重量 |
≈2600kg |
≈2700kg |
| 數控系統：○FANUC ●SYNTEC ○KND ●標配 ○選配 | 發布:2015/4/7 11:34:47 點擊:10423 |
|
|
